靜力水準儀
概述
        靜力水準系統是測量兩點間或多點間相對高程變化的精密儀器。主要用于大型儲罐、大壩、核電站、高層建筑、基坑、隧道、橋梁、地鐵等垂直位移和傾斜的監測。靜力水準系統一般安裝在被測物體等高的測墩上或被測物體墻壁等高線上，通常采用一體化模塊化自動測量單元采集數據，通過有線或無線通訊與計算機連接，從而實現自動化觀測。
        屬于高精度在線變形監測系統，系統支持自動化組網傳輸。
        防護等級：IP67
產品技術
      靜力水準儀是一種高精密液位測量系統，該系統適用于測量多點的相對沉降。在使用中，多個靜力水準儀的容器用通液管聯接，每一容器的液位由磁致伸縮式傳感器測出，傳感器的浮子位置隨液位的變化而同步變化，由此可測出各測點的液位變化量。在靜力水準儀的系統中，所有各測點的垂直位移均是相對于其中的一點(又叫基準點)變化，該點的垂直位移是相對恒定的或者是可用其它方式準確確定，以便能精確計算出靜力水準儀系統各測點的沉降變化量，伸縮式靜力水準儀采用的傳感器是利用磁致伸縮原理開發出的新一代高精度液位測量產品，是一種非接觸式液位測量傳感器。該傳感器具有高分辨率、高精度、高穩定性、高可靠性、響應時間快，工作壽命長等優點。特點：直線測量，絕對位置輸出，非接觸式連續測量，永不磨損，防護等級IP65。傳感器不用重新標定，也不用定期維護，輸入/輸出多種選擇，可選擇電壓、電流模擬信號輸出，RS485數字信號輸出。安裝簡單方便與其它液位變送器和液位計相比有明顯的優勢。
用途
     靜力水準儀是用于測量基礎和建筑物各個測點的相對沉降的精密儀器。主要用于大型建筑物如水電站廠、壩、高層建筑物、核電站、水利樞紐工程巖體等各測點不均勻沉降的測量。產品內置鋰電池使用壽命可達1年以上電池可更換，并且支持多種供電方式、5v~24v 、220v產品，內置無線GPRS無線模塊，可實現自動化無線通信?？芍苯舆B接互聯網實現物聯網的功能，通過web軟件實現遠程訪問監控以及云存儲以及數據共享。
產品特點
靜力水準儀的特點：
1.采用有機玻璃管作為貯液容器，透明度好，可以直觀的反應容器內液面的高度便于目測。
2.上下端蓋采用鋁合金材料制成，表面氧化發黑處理，及輕便又防銹。
3.傳感器采用全不銹鋼制造永不生銹，外部全封閉式結構，防水性能好。
4.傳感器安裝采用螺紋連接固定，無需其它附件，及簡單又牢靠。
5.上端蓋或底板上裝有水平泡，便于儀器的安裝調平。
6.安裝架裝有3套調節螺栓對儀器底板形成3點支撐，便于儀器的安裝調平
7.安裝架適用在測墩和墻壁安裝，無需增加附件，固定簡單方便。
安裝說明（以三支300mm傳感器為例）
1、將兩支傳感器安放在被測沉降點。
2、將另一支傳感器安放在基準水位點，基準水位點必須為不沉降點?；鶞?zhǔn)水位點的高層需要比被測沉降點高層低100mm-150mm。
3、將導壓水管裁剪至適當長度，緊固在靜力水準儀下方出水口的三通處。沿途整理導壓水管，使三支傳感器保持良好串聯，可使溶液安全、無阻、無泄漏的相互流通。
4、旋開基準水位點處傳感器的鋁合金上封蓋（鋁合金與有機玻璃的螺旋部分），將SG 溶液加入有機玻璃缸內。
5、調節三支傳感器液面，以基準水位點傳感器的浮球浮在最頂端（注：浮球頂部不要觸頂壁），沉降點傳感器的浮球剛剛浮起5-10mm為宜。
6、調好液面高層后，在傳感器安放位置打入8mm膨脹螺絲。安放傳感器，并緊固。微調調節螺母，可使傳感器保持豎直，或微調傳感器高層。（附件中的6mm膨脹螺絲，在傳感器安裝到垂直墻壁上時才用的到）
7、將細導管裁剪至20cm左右，安裝在傳感器上方通氣三通處，以防雨水、泥沙進入傳感器缸體內。
注：1、導壓水管裁剪的刀口處要齊平。
       2、將導壓水管端口處用力插入三通內（到位時有感觸），即可牢固卡緊。
       3、欲將緊固的導壓水管從三通中取出，只需沿軸向向內按壓三通藍色壓帽的同時，輕輕拔出導壓水管即可。
       4、SG溶液為固定配比的防凍防蒸發溶液，改變?nèi)芤褐屑儍羲呐浔龋粫绊憘鞲衅骶?，但會影響防護效果。

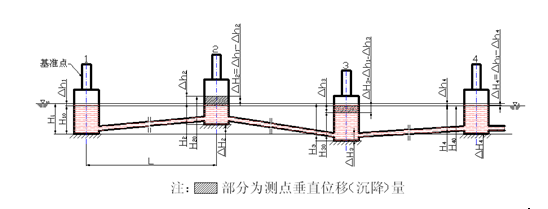

靜力水準的觀測計算

1、靜力水準儀基準點液位變化量△hj(mm)可按下列公式計算：
                 △hj=Kj(Fj－Foj)
在此：Kj—靜力水準儀基準點傳感器系數(mm/F)
            Fj—靜力水準儀基準點的當前讀數(F)
            Foj—靜力水準儀基準點的初始讀數(F)
2、靜力水準儀各觀測點液位變化量△hi(mm)可按下列公式計算：
                △hi=Ki(Fi－Foi)
在此：Ki—靜力水準儀觀測點傳感器系數(mm/F)
            Foi—靜力水準儀觀測點的初始讀數(F)
            Fi—靜力水準儀觀測點的當前讀數(F)
3、各觀測點沉降或抬高的變化量△Hi(mm)可按下列公式計算：
             △Hi=△hj－△hi =Kj(Fj－Foj)－Ki(Fi－Foi)
注：1、計算的物理量符號，正值為液位上升，負值為液位下降。
        2、△Hi為正值表示測點上浮，負值表示測點沉降。
        3、單支傳感器參數，如K值等，詳見傳感器合格證。
        4、在計算時，請注意統一各參數的數量級、單位。
