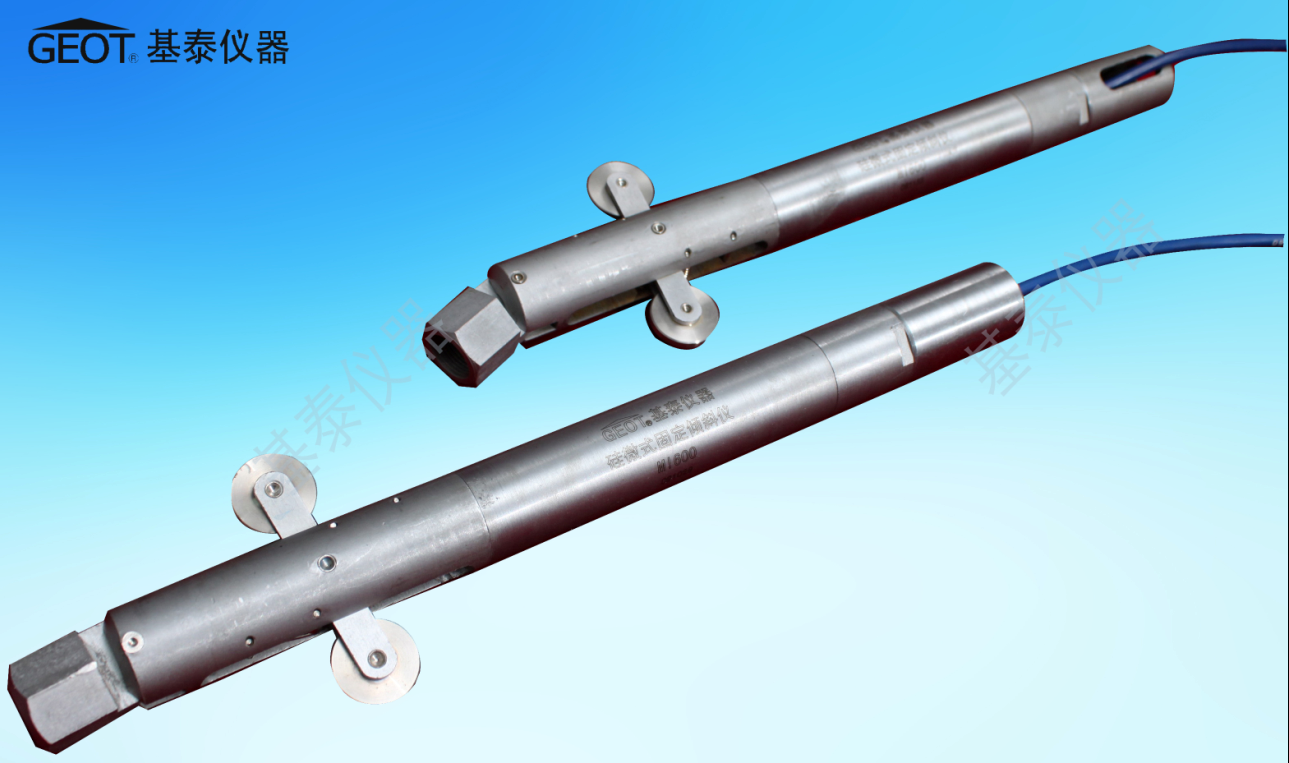

固定測斜儀
概述
       廣泛用于觀測山體邊坡、土石壩、海邊堤防以及建筑物基坑等土體內部的水平方向變化大小。改變了便攜式測斜儀必須人工監測的方式；對于偏遠地區又可實現無線自動化監測；對于港口、鐵路、公路、高層建筑等工程是一種必要的精密測量儀器。
      固定式測斜儀的原理為：重力加速度計，測量地球引力在測量方向上的分量?？赏瑫r(shí)測量X/Y兩個方向傾斜變化，從而通過計算可以得出該點的傾斜方向與傾斜角度；并可直接掛接總線系統進行自動化數據采集。如測量范圍小，對測量精度要求較高，高精度電子測斜儀。
分類
固定測斜儀分垂直固定測斜儀和水平固定測斜儀。
垂直固定測斜儀
應用范圍
在記錄數據和實時監測中，使用MEMS 固定測斜儀非常理想。其典型應包括：
監測支撐深基坑的隔墻的變形；
監測由隧道建筑物引起的地面位移；
監測筑堤和擋土墻的變形；
監測大壩、公路和鐵路上方的滑坡地區的傾斜危害，以便早期預警。

操作原理

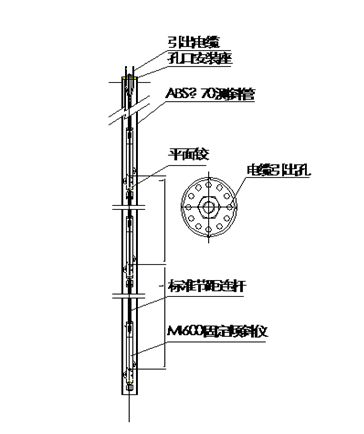

      整個系統包含一定數量安裝在測斜管里的固定測斜儀傳感器。
      測斜管提供地下測量的入口。測斜管內部的導槽控制著傳感器的方向。測斜管安裝在垂直的鉆孔中，該鉆孔穿過地下可能發生位移運動的地區。一組導槽需對準在預期的位移方向。例如，沿著山體向下或朝向開挖的洞體。傳感器固定在測斜管內，并跨越位移活動地區。當?shù)貙影l(fā)生位移時，測斜管產生位移，從而引起安裝在管內的傳感器發生傾斜。
      測量傳感器的傾斜可以得到測斜管的位移剖面，每個傳感器的測量長度以毫米顯示位移，整串傳感器的累計位移也以毫米顯示。
      在大多數的應用中，傳感器串都與數據采集系統連接，再由計算機程序件進行數據處理，并可以基于一定變化比率或其他標準引發警報.
優點
實時監控：固定測斜儀完全適用于連續的、無人堅守的監測工程，也可以實現數據的實時傳輸。
標距配置靈活：使用不同的標距長度可以更好的測量，這樣可以減少整個斷面上所使用的傳感器數量。用短標距配置監測關注區域獲得詳細測量數據；用長標距配置監測其他區域。
耐用及可重復使用：傳感器都配備了耐用的測輪，可以定期移動傳感器，檢驗軸線上傳感器的讀數，然后重新定位傳感器。最后項目完工時，該傳感器可收回并重新安裝在另一個項目中。
完全的解決方案：完整的監測解決方案，包括數據采集單元和基于網絡的數據管理軟件。軟件可以依據報警條件實時監測，并可以在得到數據的同時立即顯示出當前的數據曲線圖。
系統配置
一套完整的測斜監測系統包括測斜管，MI600傳感器（含測輪），標距延長桿，信號電纜，一套懸掛裝置等，自動數據采集裝置和數據處理軟件。

測斜管：可以選擇直徑85mm或70mm的測斜管。有PVC，ABS，鋁合金三種材資。詳細說明請參見測斜管產品簡介。
單軸或雙軸傳感器：單軸傳感器可以測量測輪所在平面的傾斜。雙軸傳感器還可以測量垂直于測輪所在平面的傾斜。但單軸測斜傳感器分辨率高于雙軸測斜傳感器。
標距延伸桿的長度：需要為每支傳感器訂購標距延長桿。延長桿為了更準確的確定標距長度如1米2米或3米，也可以自定義標距長度。
信號電纜：每支傳感器都需要配置信號電纜。電纜長度需要滿足從傳感器所在位置到自動采集裝置所在位置的長度。
頂部懸掛裝置：每套裝置都需要一個套懸掛裝置。頂部懸掛裝置包括螺母、花盤等。
數據采集裝置：MCU32采集裝置允許直接連接單軸或雙軸傳感器。每臺MCU32可以插入四塊8路采集模塊。并可以通過總線模塊級聯多臺設備。
數據處理軟件：通過采集裝置獲得的數據，可以手動處理或通過網絡數據管理系統自動處理，也可自動上傳至云平臺，下載APP，手機端查看。
水平固定測斜儀
應用范圍
水平固定測斜儀是數據記錄和實時監測非常理想的監測儀器。
其典型應用包括：
監測由隧道施工及開挖引起的地面位移;
監測諸如補償回填和托換基礎的穩定情況;
監測油罐、填埋場及堤壩、水壩的沉降。
操作原理
同垂直固定測斜儀。水平固定測斜儀是監測垂直向位移變化的傳感器。
