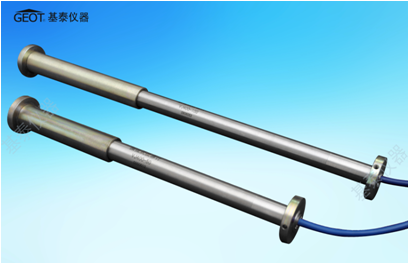

振弦式位移計
簡介
       振弦式位移計適用于長期測量水工結構物或其它混凝土結構物伸縮縫的開合度(變形)，亦可用于測量土壩、土堤、邊坡等結構物的位移、沉陷、應變、滑移，并可同步測量埋設點的溫度。加裝配套附件可組成基巖變位計、表面裂縫計、多點變位計、土應變計等測量變形的傳感器。振弦式位移計有溫度自動補償功能，經試驗溫度修正系數甚小，使用中不需要溫度修正。振弦式位移計加裝智能芯片，與測溫線共用，具有智能識別功能。

主要技術參數

        2、超量程：允許額定量程的1.2倍

一般計算公式

Ji =K(Fi-F0)

式中：Ji－測縫計所受到的形變值（位移值）；

           K－測縫計標定系數，由制造商給出；

F0—測縫計零點輸出模數值；

Fi—測縫計對應于Ji時刻的輸出模數值。

注：1、計算所得物理量的符號，正值為拉伸，負值為收縮。

         2、F=Hz^2/1000,即模數值為頻率值平方的千分之一。

         3、單支傳感器參數，如K值等，詳見傳感器合格證。

         4、在計算時，請注意統一各參數的數量級、單位。

         5、傳感器輸出數值受溫度影響遠小于系數K，因此傳感器無需溫度修正。

安裝及埋設方法
        在巖土工程中，位移計主要用于觀測混凝土分縫合裂縫開度變化，混凝土與巖體接觸縫的開度變化、巖體裂隙的變化。測縫計安裝埋設時，應確保儀器能自由伸縮。安裝埋設過程中應注意檢測，位移計（或測縫計）安裝前后讀數比差應小于30F。

1、混凝土式埋設

                                                                圖3

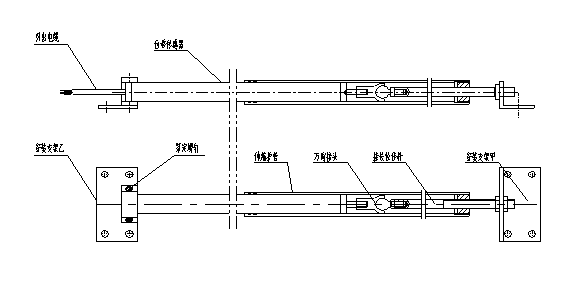

1.1、在先澆的混凝土塊上預埋測縫計套筒，見圖3。當電纜需要從先澆塊引出時，應在模板上設置儲藏箱，用以儲藏儀器和電纜。為了避免電纜受損，接縫處的電纜用布包條包好。

1.2、當后澆地混凝土澆到高出儀器埋設位置 20cm時，振搗密實后挖去混凝土露出套筒，打開套筒蓋，取出填塞物，安裝測縫計，回填混凝土。

2、混凝土與巖體接觸式埋設

                                                           圖4

2.1、在巖體中鉆孔，孔徑應大于90mm，深度0.5m，巖體有節理存在時，視節理發育程度確定孔深，一般應大于1.0m。

2.2、在孔內填滿水泥砂漿，砂漿應有微膨脹性，將套筒或帶有加長桿的套筒擠入孔中，筒口與孔口平齊。然后將羅紋涂上機油，筒內填滿棉紗，旋上筒蓋，見圖4。

2.3、混凝土澆至高出儀器埋設位置20cm時，挖去搗實的混凝土，打開套筒蓋，旋上測縫計，回填混凝土。

3、混凝土或巖體裂縫式埋設

                                                                         圖5

測縫計作為裂縫計觀測混凝土和巖體預計形成裂縫或已有裂縫的開度及其變化時，主要有以下埋設方法：

3.1、混凝土內預計裂縫觀測

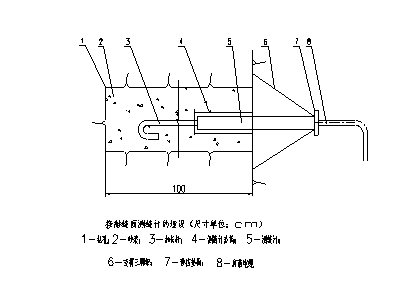

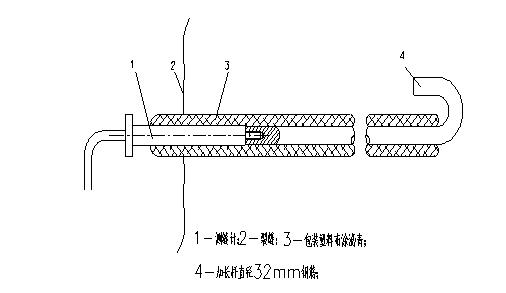

將測縫計除加長桿彎鉤和測縫計凸緣外，全部用塑料布纏上并包封。在埋設位置上將搗實的混凝土挖出深約20cm的槽，放入測縫計，回填混凝土，見圖5。

3.2、巖體內部裂縫觀測

在巖體內鉆孔，使鉆孔跨越待測裂縫，將測縫計埋入孔內跨越裂縫。裂縫(測縫)計加長桿長度應根據巖體結構確定。

                                                                                圖6

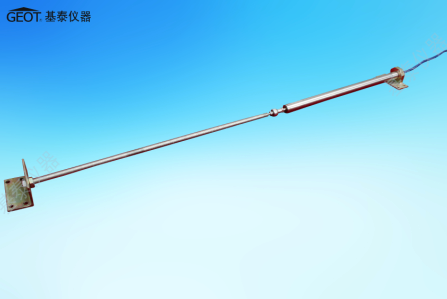

3.3、混凝土和巖體表面裂縫觀測

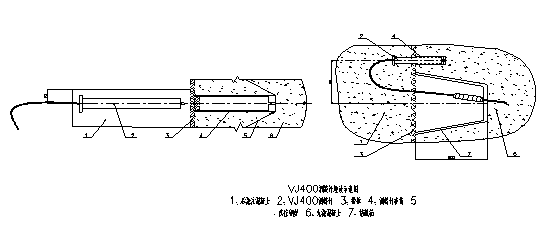

可采用表面專用安裝夾具(另購)，將裂縫(測縫)計垂直橫跨在裂縫上進行觀測；其它如鋼結構表面縫的觀測同樣適用，對于大量程需要調節拉壓范圍的表面安裝情形，可如上圖6所示進行。
